رله سه کنتاکت 24 ولت DC

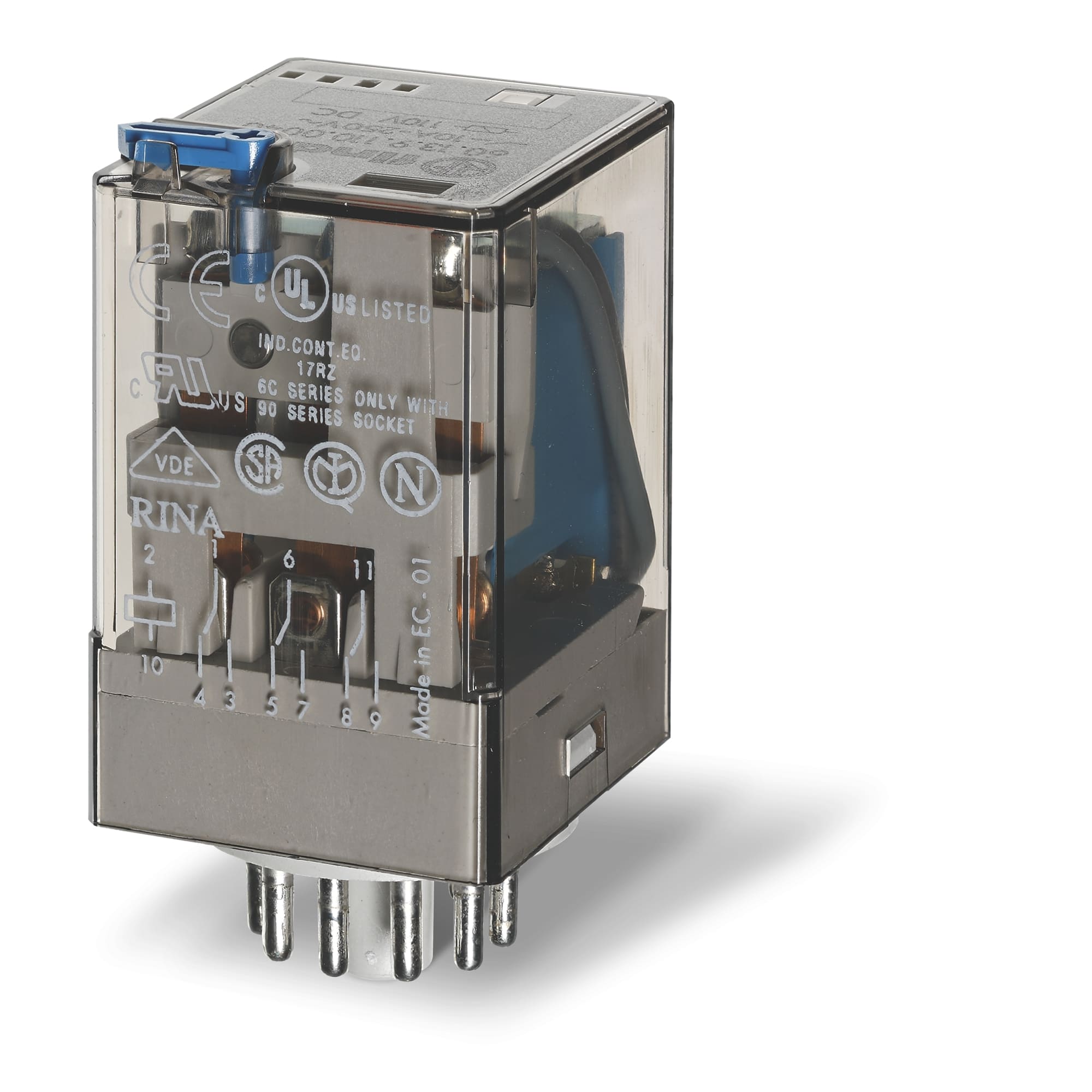

رله سه کنتاکت 24 ولت DC کد 60.13.9.024.0040 فیندر از نوع رله ی 10 آمپر ساخت کشور ایتالیا بوده و با ولتاژ  24 ولت DC  بوبین آن تحریک می شود. در هنگام تحریک بوبین کنتاکت های باز  به حالت بسته و کنتاکت های بسته را به حالت باز تغییر می کنند. رنگ آبی کاور دور بوبین و شستی تحریک دستی این رله نشان‌ دهنده ولتاژ تحریک از نوع DC می باشد.

طریقه نسب بر روی ریل تابلو برق

رله سه کنتاکت 24 ولت DC دارای 11 پایه و سه کنتاکت (سه باز و سه بسته ) است و می‌ توان از طریق سوکت 9023 و 9021 بر روی ریل مینیاتوری و صفحه داخل تابلو نصب کرد.

جنس کنتاکت های این رله AgNi می باشد. دمای کاری این رله ها از منفی 40 درجه سانتی گراد تا مثبت 70 درجه سانتی گراد می باشد.

پارامترهای انتخاب رله فیندر

• نوع ولتاژ کاری: که به دو دسته AC و DC تقسیم می‌شوند.( توجه: این ولتاژ مربوط به ولتاژ تحریک بوبین می‌باشد و کنتاکت قابلیت اتصال به هر دو نوع ولتاژ AC و DC را داراست)
• ولتاژ تحریک: ولتاژ تحریک یا ولتاژ بوبین می‌تواند رنج‌های مختلفی نظیر ۵، ۱۲، ۲۴، ۴۸ ، ۱۱۰ و ۲۲۰ ولت باشد.
• تعداد پایه یا تعداد کنتاکت: رله‌ها در انواع تک کنتاکت، دو کنتاکت، سه کنتاکت، چهار کنتاکت و …. تولید می‌شود. ( تک کنتاکت یعنی یک تیغه COM, NC , NO، دو کنتاکت یعنی دو تیغه COM, NC , NO و الی آخر).  تعداد کنتاکت با توجه به تعداد المان‌هایی که قصد کنترل هم‌زمان آن‌ها را داریم، تعیین می‌گردد.
• آمپر رله: منظور از آمپر، حداکثر جریانی است که می‌توان از کنتاکت عبور داد. که در بازار مدل‌های ۵، ۶، ۸، ۱۰، ۱۲، ۱۶ و ۲۵ آمپر وجود دارد. توجه کنید که مقدار جریان اعلام‌شده توسط سازنده، مربوط به بارهای اهمی بوده و در صورت اتصال بارهای سلفی یا خازنی نظیر انواع شیرهای برقی، ترمزها، لامپ‌های LED و نظایر آن‌ها، این جریان بسیار کمتر خواهد شد. در زمان کنترل بارهای غیر اهمی، روی کنتاکت جرقه دیده می‌شود. این آسان‌ترین راه تشخیص بارهای اهمی از غیر اهمی این است.
