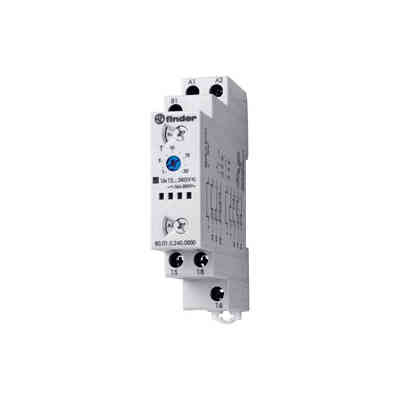

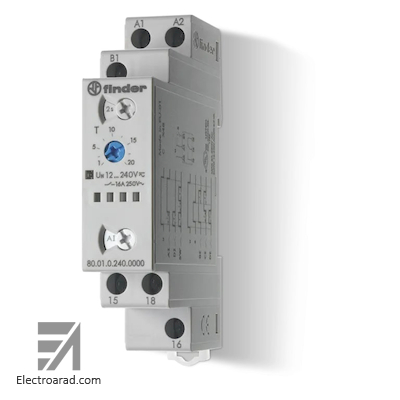

1. نمای جلویی تایمر (Front View)
A – سلکتور محدوده زمانی (Tmax):جهت انتخاب محدوده کلی زمان (مثلاً ثانیه، دقیقه، ساعت)
B – تنظیم زمان دقیق (Tmin..Tmax): مقدار دقیق زمان را در بازه انتخابی تعیین می‌کند
C – نمایشگر: نمایش وضعیت عملکرد تایمر(روشن یا خاموش)
D – سلکتور نوع عملکرد: برای انتخاب یکی از حالت‌های کاری تایمر
2. محدوده‌های زمانی قابل تنظیم (Time Scales)
این تایمر قابلیت تنظیم زمان در 6 بازه مختلف را دارد:
✔ 0.1 تا 2 ثانیه
✔ 1 تا 20 ثانیه
✔ 0.1 تا 2 دقیقه
✔ 1 تا 20 دقیقه
✔ 0.1 تا 2 ساعت
✔ 1 تا 24 ساعت
مثال: اگر بخواهید زمان را روی 10 دقیقه تنظیم کنید:
- سلکتور A را روی “20m” (20 دقیقه) قرار دهید
- سلکتور B را روی مقدار 10 تنظیم کنید (10 از 20 دقیقه)
3. نحوه سیم‌بندی و عملکرد تایمر (Wiring Diagram and Functions)
🔹 توجه:
قبل از روشن کردن تایمر، محدوده زمانی و نوع عملکرد باید تنظیم شود.
3a. عملکرد بدون سیگنال استارت (Without Signal START Functions):
- AI (تاخیر در وصل – On-delay): تایمر پس از مدت زمان تعیین شده فعال می‌شود.
- DI (فاصله – Interval): تایمر برای مدت زمان تعیین شده فعال می‌ماند و سپس خاموش می‌شود.
- SW (فلاشر متقارن – Symmetrical Flasher): تایمر به صورت متناوب روشن و خاموش می‌شود (پالس آغازین روشن).
3b. عملکرد با سیگنال استارت خارجی (External START Functions):
- BE (تاخیر در قطع با سیگنال – Off-delay with control signal): تایمر پس از قطع سیگنال کنترل، خاموش می‌شود.
- CE (تاخیر در وصل و قطع با سیگنال – On- and off-delay with control signal): تایمر با سیگنال کنترل فعال و غیرفعال می‌شود.
- DE (فاصله با سیگنال – Interval with control signal on): تایمر تا زمانی که سیگنال فعال باشد، کار می‌کند.
3c. کنترل بار خارجی (Controlling External Load):
قابلیت کنترل بار خارجی مانند رله یا تایمر دیگر از طریق ترمینال B1.
3d. اتصال تغذیه DC (DC Supply Connection):
در صورت استفاده از تغذیه DC، قطب مثبت باید به ترمینال B1 متصل شود (مطابق با استاندارد EN 60204-1).
3e. استفاده از ولتاژ مختلف برای استارت (Voltage for Command Start):
می‌توان از ولتاژی متفاوت با ولتاژ تغذیه برای استارت تایمر استفاده کرد:
- A1-A2: 230V AC
- B1-A2: 12V DC
سایر اطلاعات (Other Data):
✅ حداقل مدت زمان ایمپالس کنترلی: 50 میلی‌ثانیه
✅ زمان بازیابی: 100 میلی‌ثانیه
✅ نصب روی ریل 35 میلی‌متری (مطابق با EN 60715)
شرایط کاری (Working Conditions):
این تایمر مطابق با دستورالعمل EMC 2014/30/EU تولید شده و دارای ایمنی بالا در برابر اختلالات الکترومغناطیسی است.
🔹 در مدارهایی که شامل ترانسفورماتورها، موتورها، کنتاکتورها و کلیدهای قدرت هستند، ممکن است اختلالات و آسیب‌هایی ایجاد شود. به همین دلیل، استفاده از شبکه RC، واریستور یا محافظ ولتاژ توصیه می‌شود.
